نبشی

نبشی

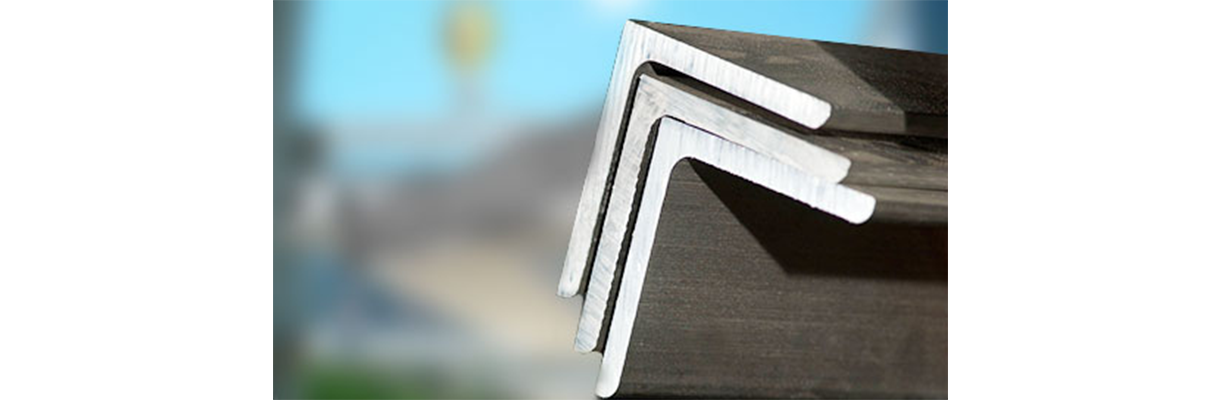

پروفیلی که سطح مقطع آن دو ضلع عمود بر هم باشد نبشی نام دارد که در سازه های متفاوت استفاده می شود. این مقطح یکی از مهم ترین مصالح و پروفیل های ساختمانی است که به شکل مرکب و منفرد در پروژه های عمرانی،ساختمانی و صنعتی استفاده می گردد. علاوه بر این می توان از نبشی به صورت ترکیبی و با استفاده از وسایل و سازه های دیگر استفاده نمود.
نبشی را در نقشه های ساختمانی با حرف انگلیسی ال “L” نشان می دهند واگر بال مساوی باشد پس از حرف L سایز بال را درج می کنند به عنوان مثال L200 یعنی نبشیهای بال مساوی با اندازه بال 200 میلیمتر و اگر بال ها نامساوی باشند سایز هر دو بال به صورت ضرب کنار هم درج می شود مثل L200*100 یعنی نبشی بال نامساوی که یک بال آن 200 میلیمتر و یک بال آن 100 میلیمتر است.

انواع نبشی

نبشی ها از لحاظ نوع تولید به دو نوع تقسیم می شوند:
نبشی پرسی
نبشی فابریک

کاربرد نبشی

نبشی یکی از مهمترین مقاطعی است که درساختمان سازی و صنعت نبشی استفاده می شود که دارای کاربرد گسترده ای در قاب ها و سازه های فلزی می باشد. با توجه به طرح ارایه شده توسط مهندسین نبشی ها را بصورت شاخه و خرد شده ( نبشی لقمه) بکار می برند.
به طور معمول ازنبشی های با سایز ۵۰ تا ۱۵۰ میلیمتر جهت متصل نمودن های پل ها به ستون ها ، تیر آهن ها به بیم های باربر، ستون ها به صفحات درفوندانسیون در ساختمان سازی و در صنعت استفاده می کنند افزون بر موارد فوق در ساخت ستون و همینطور خرپا استفاده می شود. در برخی سازه ها دیگر مثل سازه های مرتبط به آسانسورها از نبشی های خرد شده استفاده می شود که با عنوان نبشی لقمه شناخته می شوند.
در سقف های کرمیت برای بال بالایی تیرچه نبشی،تسمه یا ناودانی بکاربرده می شود و در درون بتن پوششی قرار می گیرد. گر چه استفاده از نبشی رایج تر است.
برای اتصالات ساده در سازه از نبشی استفاده می کنند انواع اتصال ساده عبارتند از :اتصال نبشی جان ، اتصال با نبشی نشیمنی ( تقویت نشده ) و ( تقویت شده ) ، اتصال نیم گیردار ( نیم صلب ) اتصال گیردار ( صلب ) وغیره …. .
